Приложения для КОМПАС-График для Машиностроения

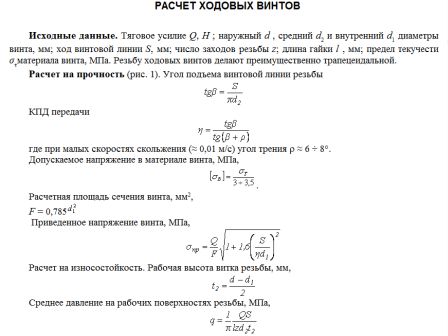

Электронные статьи Справочника конструктора содержат общетехнические сведения, сведения о конструктивных элементах деталей, стандартных изделиях, типовых узлах, деталях, и методики их расчета. Представлены также справочные данные о материалах, шероховатостях поверхностей, допусках и посадках; предельных отклонениях формы и расположения поверхностей.

Как инструмент автоматизированного расчета Справочник конструктора позволяет выполнить расчет подшипников, муфт, пружин, разъемных и неразъемных соединений, винтовых, зубчатых, червячных, цепных и ременных передач.

Результаты расчета оформляются в диалоговом окне в виде отчета и экспортируются в приложения Microsoft Word или OpenOffice.org Writer. Экспортированный отчет отображается таблицей, содержащей наименования, обозначения и значения переменных (допускается создание отчета и по собственному шаблону пользователя).

Внедрение системы в процессы проектирования позволит конструктору существенно повысить качество проектирования.

Приложение содержит сведения об электродвигателях переменного и постоянного тока и имеет 6 разделов:

• Асинхронные трехфазные двигатели переменного тока общего назначения;
• Асинхронные трехфазные двигатели переменного тока взрывозащищенные;
• Асинхронные однофазные двигатели переменного тока;
• Промышленные двигатели постоянного тока с независимым возбуждением;
• Шаговые двигатели различного применения;
• Универсальные коллекторные двигатели.

Приложение содержит следующие данные об электродвигателях:

• Мощности;
• Синхронной частоте вращения вала;
• Реальной частоте вращения с учетом скольжения;
• Коэффициенте полезного действия;
• Массе;
• Диаметре выходного конца вала.

Для многих двигателей также приведены данные о моменте инерции вала и о документе на поставку. Кроме того, даны сведения об исполнениях по степеням защиты, по способу охлаждения, по номинальным режимам работы, по соотношениям вращающих моментов на валу и о климатических исполнениях.

В приложении приводятся краткие данные о предприятии-разработчике и производителях конкретных моделей электродвигателей.

Приложение снабжено системой поиска двигателей в базе данных.

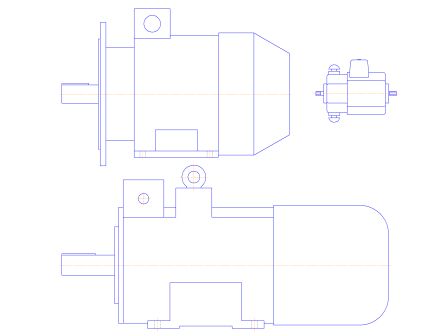

После выбора в базе необходимой марки и типоразмера двигателя пользователь может автоматически получить его изображение на чертеже и передать соответствующую информацию в спецификацию. Изображение двигателя полностью соответствует габаритным и присоединительным размерам изделия, приводимым в каталогах фирм-производителей.

Специальный модуль приложения— «Мастер подбора электродвигателя» — предназначен для укрупненного расчета параметров привода и выбора на их основе конкретной модели электродвигателя.

Также Каталог: Электродвигатели имеет встроенный «Мастер наполнения базы данных», что позволяет пользователям самостоятельно вносить в библиотеку новые марки электродвигателей и их изображения.

Требует для работы: КОМПАС-График

Приложение содержит изображения и технические характеристики серийно выпускаемых редукторов общего и специального назначения, а также сведения о производителях и поставщиках.

В Каталоге указаны следующие технические характеристики редукторов:

• варианты передаточных отношений,
• номинальный крутящий момент на выходном валу в непрерывном режиме работы,
• номинальные радиальные нагрузки на входном и выходном валах,
• КПД,
• масса редуктора,
• варианты климатических исполнений.

Кроме того, указаны значения номинальных моментов и нагрузок при тяжелых, средних, легких условиях работы, а также приведены параметры (размеры, конусность, число и модуль зубьев) входных и выходных валов редукторов в различных вариантах.

В Каталоге также можно найти сведения о вариантах сборки редукторов, подобрать редуктор по заданным параметрам (тип, передаточное отношение, номинальный момент).

После подбора необходимого редуктора пользователь может автоматически получить его изображение на чертеже и передать соответствующую информацию в спецификацию.

Все сведения о редукторах соответствуют данным официальных каталогов предприятий-изготовителей и фирм-поставщиков (сведения о них также имеются в приложении).

Требует для работы: КОМПАС-График

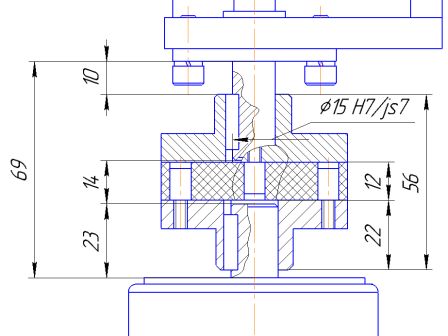

Элементами размерной цепи могут быть проставленные размеры или отрезки. Приложение позволяет выполнять расчеты для горизонтальных, вертикальных и наклонных размеров.

Расчеты могут быть выполнены методом максимума-минимума или теоретико-вероятностным методом.

Отклонения вычисляются для номинальных размеров в диапазоне 0…10000 мм (ГОСТ 25346-89, ГОСТ 25347-82).

Для размерных цепей, в которых хотя бы один номинальный размер не вписывается в диапазон, может производиться расчет только номинальных значений размеров.

Поддерживаются вычисления отклонений «A» «B» «C» «CD» «D» «E» «EF» «F» «FG» «G» «H» «JS» «K» «M» «N» «P» «R» «S» «T» «U» «V» «X» «Y» «Z» «ZA» «ZB» «ZC» с квалитетами 0-18 для валов и отверстий.

Требует для работы: КОМПАС-График

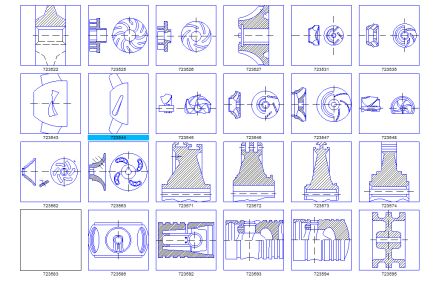

Классификатор содержит уникальную базу данных векторных изображений — около 8000 эскизов машиностроительных деталей (классы с 71 по 75), а также текстовые описания технологических характеристик деталей и сборочных единиц (классы с 04 по 94).

Для назначения кода конструктору достаточно ответить на пять вопросов о геометрии детали и просмотреть предложенные эскизы. Предусмотрен также режим нечеткого поиска эскиза по части геометрических признаков.

Назначенный код используется для обоснованного заимствования типовых конструкторско-технологических проектных решений.

Классификатор ЕСКД — самостоятельное приложение, интегрированное с КОМПАС-3D и КОМПАС-График.

Принцип защиты основан на кодировании файлов. Код задается пользователем при настройке системы перед началом ее использования и хранится в электронном ключе аппаратной защиты КОМПАС. В число настроек системы входят разрешение/запрет снятия защиты с файлов, разрешение/запрет экспорта и печати данных. Код защиты и настройки системы может быть в любой момент изменен. Условием смены кода, как и изменения других настроек, является правильный ввод кода, хранимого в настоящий момент в ключе. Таким образом, конфиденциальность данных обеспечивается конфиденциальностью кода и ограничением доступа к ключу аппаратной защиты.

Работа проектировщика в КОМПАС-3D с установленной Системой безопасности практически ничем не отличается от обычной работы. Однако, если включена опция Защищать файлы, любой документ КОМПАС при сохранении будет защищен: последующее его открытие станет возможным только на тех рабочих местах, где установлена Система безопасности, а код, хранимый в ключе, совпадает с кодом, которым защищен файл.

Указанные свойства Системы безопасности в сочетании с организационными мероприятиями позволят проектной организации защитить информацию от хищения и разграничить доступ к информации различного уровня секретности.

Требует для работы: КОМПАС-3D
