КОМПАС-3D

О программе КОМПАС-3D.

Система трехмерного моделирования КОМПАС-3D предназначена для проектирования в строительной отрасли или для конструирования в машиностроении. От идеи к ассоциативной объемной модели, от модели к конструкторской документации – классический подход и новейшие возможности объединены в программе КОМПАС-3D. КОМПАС-3D прост в освоении и позволяет проектировать изделия любой сложности, оформлять конструкторскую документацию по ЕСКД и СПДС, автоматизировать отраслевые задачи и встроить его в систему управление жизненным циклом изделия (концепция PLM) предприятия.

КОМПАС-3D - это российская импортонезависимая система, ставшая стандартом для тысяч предприятий и сотен тысяч профессиональных пользователей благодаря удачному сочетанию простоты освоения и широких возможностей твёрдотельного и поверхностного моделирования.

Сайт разработчика программного обеспечения КОМПАС-3D - ascon.ru

Пример простого моделирования в КОМПАС-3D.

Хотим вкратце рассказать о работе в КОМПАС-3D. Это один из вариантов работы. Опытные пользователи могут использовать другие алгоритмы.

К примеру, нам нужно создать простую 3D-модель детали «Направляющая», сделать чертежи.

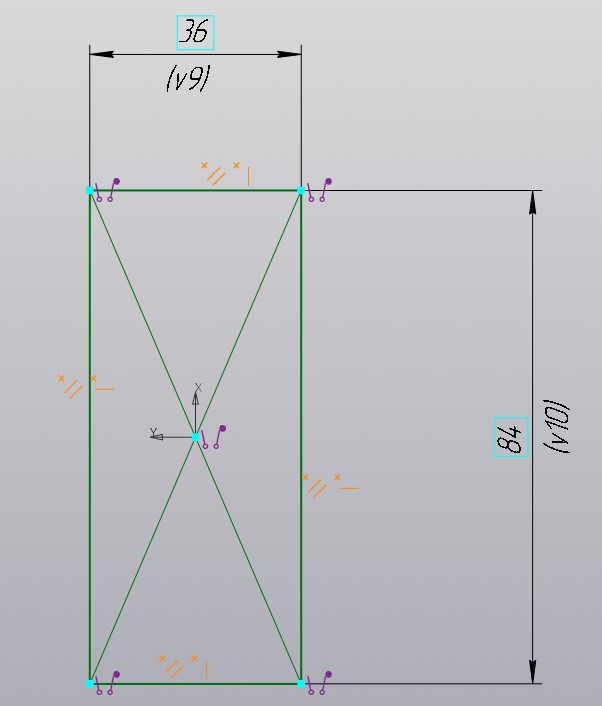

Для начала создадим эскиз стандартными инструментами «Геометрия» в плоскости XY в виде прямоугольника и зададим ему размеры и ограничения (длину и ширину детали).

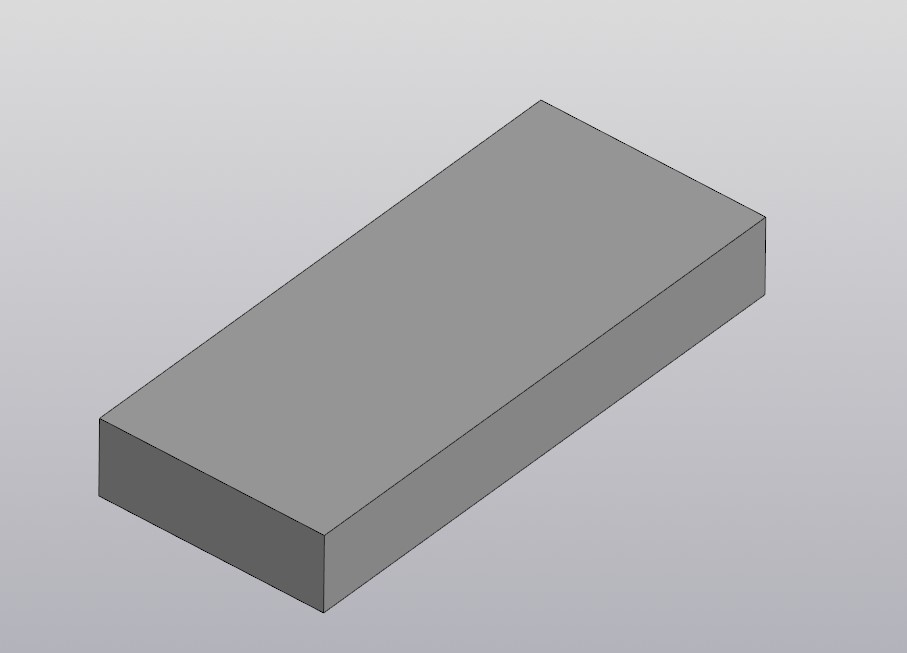

После этого инструментом элемент выдавливания придадим эскизу объем. Укажем заданную высоту. По итогу получим объемную фигуру.

Далее в плоскости ZY создадим еще один эскиз.

И придадим ему объем. Но уже с симметричным выдавливанием на нужное расстояние. В итоге получим такую 3D-модель.

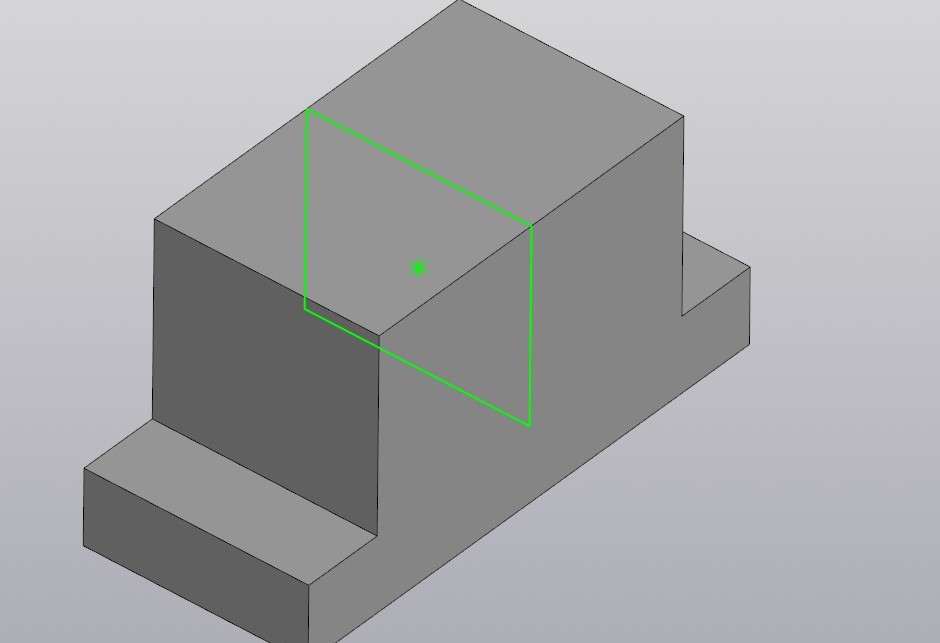

Далее строим прямоугольный эскиз на одной грани и выдавливаем уже с вычитанием выдавленной части модели. По итогу получаем:

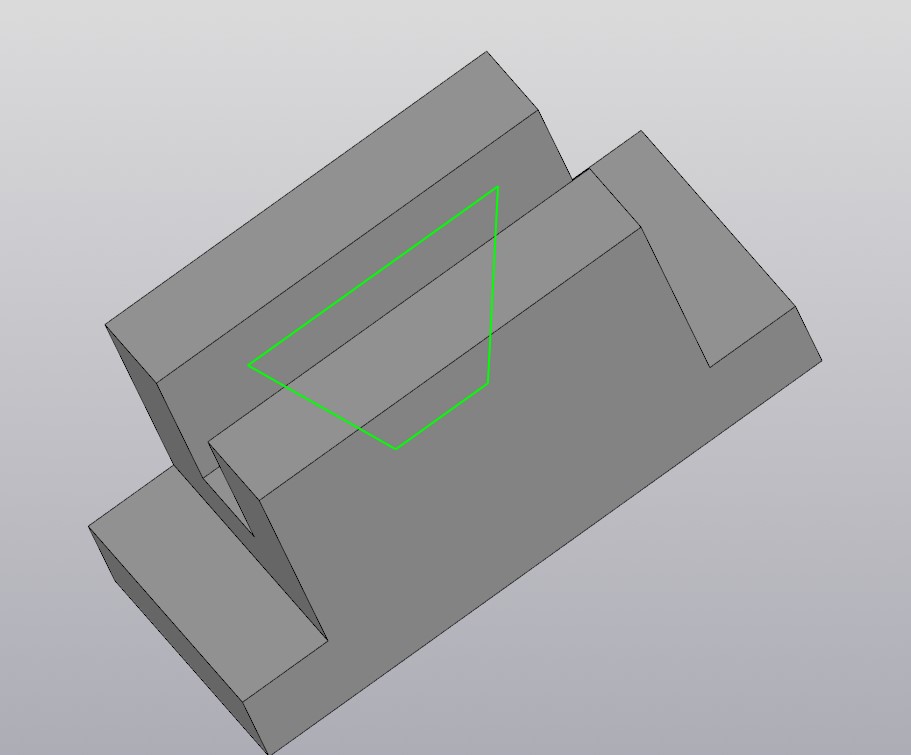

Делаем еще один эскиз в плоскости ZX необходимой формы и размеров и выдавливаем с вычитанием. В итоге получаем нашу деталь.

Методов построения моделей множество. Мы показали простой пример.

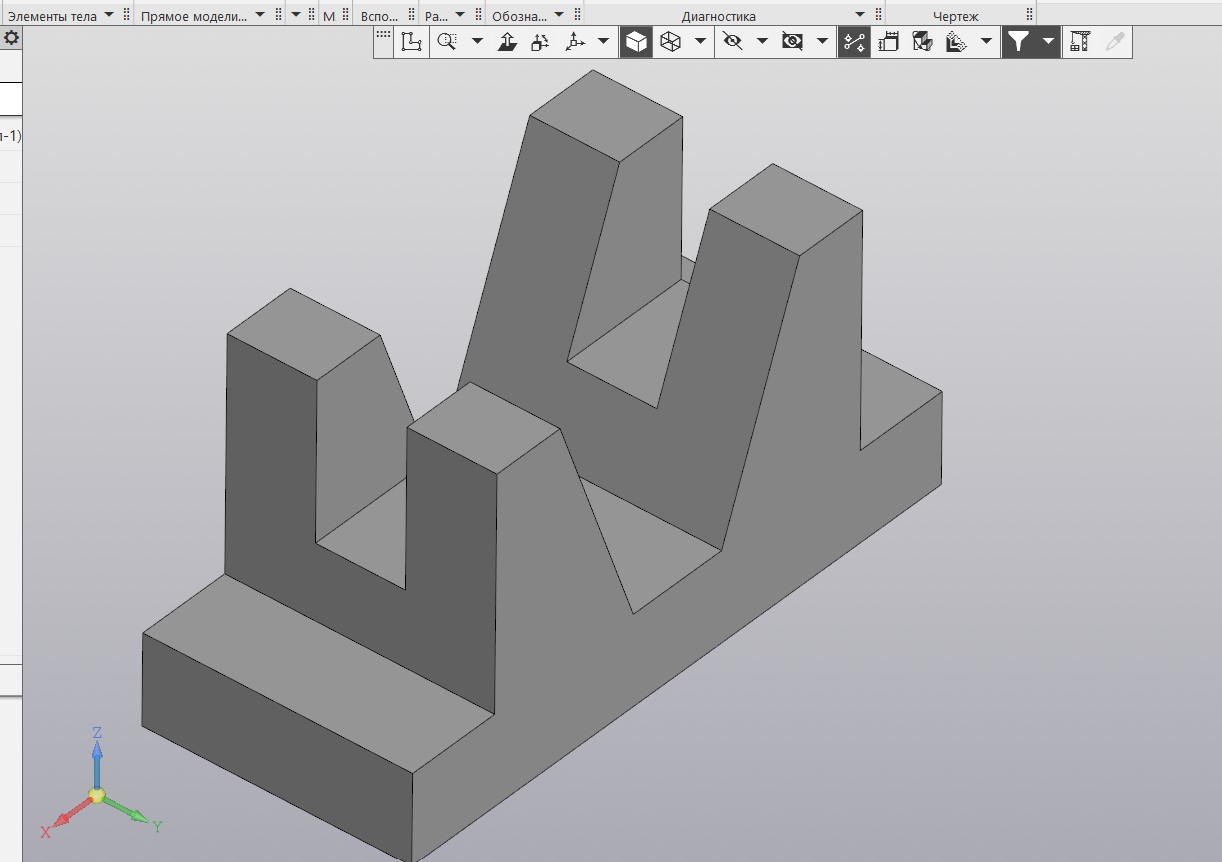

Получили 3D модель. Можно указать материал модели, наименование, обозначение. По модели можно рассчитать объем и массу.

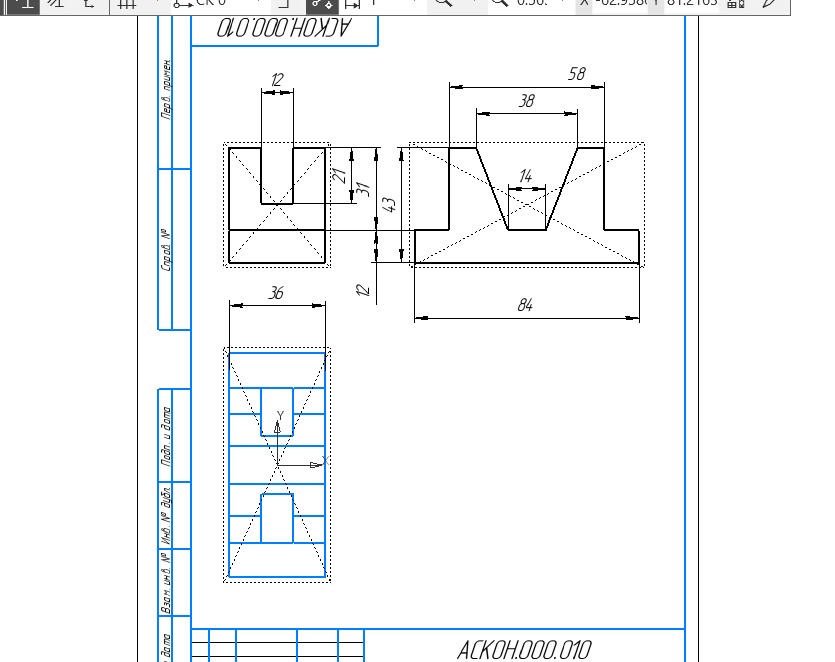

Далее на основании модели можно построить чертежи. Делается это несколькими нажатиями кнопок. Затем расставить на чертеже размеры, обозначения, разрезы.

Если проект представляет собой сборку из нескольких деталей, то детали можно объединить в сборочную модель.

Примеры использования КОМПАС-3D в различных отраслях.

КОМПАС-3D широко используется для проектирования изделий основного и вспомогательного производств в таких отраслях промышленности, как машиностроение (транспортное, сельскохозяйственное, энергетическое, нефтегазовое, химическое и т.д.), приборостроение, авиастроение, судостроение, станкостроение, вагоностроение, металлургия, промышленное и гражданское строительство, товары народного потребления и т. д.

Лицензирование КОМПАС-3D.

Типы лицензий.

Локальная лицензия – данный тип лицензии позволяет запускать программу на одном компьютере, на который установлена программа и ключ защиты. В случае необходимости программу можно перенести на другой ПК.

Сетевая лицензия – данный тип лицензии позволяет установить программу КОМПАС на любое количество компьютеров расположенных в локальной сети. При этом, одновременно запустить программу можно будет на таком количестве компьютеров, сколько сетевых лицензий активированы в этой сети. Активация лицензий происходит на сервере лицензий, который должен быть расположен в этой сети.

Коммерческая лицензия – позволяет использовать КОМПАС-3D в коммерческих целях. Домашняя лицензия – позволяет использовать КОМПАС-3D в личных целях физических лиц. Не предназначены для коммерческого использования, то есть нельзя использовать эту версию в организациях.

Учебная лицензия – предназначена для обучения. Школьники и студенты могут получить ее бесплатно. А учебные комплекты для учебных заведений и преподавателей будут платными, но с ценой существенно ниже, чем коммерческие лицензии. Использование в коммерческих целях – запрещено.

Сроки лицензий КОМПАС-3D.

Временные лицензии – представляют собой лицензии с ограниченным временем использования. Срок может составлять 1 квартал (3 месяца) и 1 год (12 месяцев). По окончании срока действия, лицензию можно продлить, оплатив следующий период. Данный тип лицензирования имеет следующие преимущества – доступность по цене, оплата нужного периода использования, всегда актуальная версия (не нужно покупать отдельные обновления).

Бессрочные лицензии – с неограниченным сроком действия. Но важно понимать, что версия программы будет та, которую Вы приобрели. А если через какое-то время потребуется обновить программу, то обновление будет платным. Преимущества данного вида лицензий – в долгосрочной перспективе финансово выгодны.

Комплекты КОМПАС-3D.

Программное обеспечение КОМПАС-3D масштабируется за счет использования приложений. Приложения расширяют возможности программы и представлены для разных отраслей деятельности. Для удобства пользователей, собраны несколько комплектов, включающих в себя КОМПАС-3D (или КОМПАС-График) и приложения для определенного направления. Стоимость комплектов ниже, чем стоимость всех компонентов, включенных в комплект, если бы их приобретать по отдельности. При необходимости можно докупить приложения, которые не включены в комплект.

Посмотреть состав комплектов.

Ключи защиты КОМПАС-3D.

Физический ключ – представляется собой USB-ключ защиты. На ключе прошита лицензия. При установке ключа на компьютер, лицензия становится доступной. Постепенно поставщики программного обеспечения, отходят от физической защиты, т.к. ключ легко потерять или сломать. И пользовали все больше выбирают программные ключи защиты.

Программный ключ – электронный вид лицензий. Необходимая информация о лицензии загружается на ПК, после чего лицензия становится доступной для использования. Преимущества – быстрая поставка, невозможно сломать или потерять.

Версии.

Актуальная версия. По умолчанию поставляется самая актуальная версия программы. На данный момент Вы можете купить актуальную версию КОМПАС-3D v23.

Актуальная версия с пакетом обновления. При покупке бессрочной лицензии можно сразу приобрести и будущее обновление до следующей версии (которая еще не вышла). В данном случае стоимость обновления будет самой выгодной. Ведь после выхода следующей версии обновление на нее становится дороже.

Устаревшие версии. Если в силу каких-то обстоятельств Вам нужна более ранняя версия, мы можем помочь с их приобретением. Данная поставка возможна только по одобрению разработчика. Важно отметить, что сэкономить при этом не получится. Стоимость будет как за актуальную версию.

Посмотреть сравнение версий КОМПАС-3D.

Ценообразование КОМПАС-3D.

Покупка новой лицензии.

• Типа лицензии – коммерческая, учебная, домашняя.
• Срока, на который приобретаете программу – временная или бессрочная.
• Состава дополнительных приложений, которые вам требуются.
• Количества приобретаемых лицензий. Для бессрочных лицензий применяются количественные скидки.
  - При покупке от 5 до 10 рабочих мест скидка составит 5%.
  - При покупке от 11 до 30 рабочих мест скидка составит 10%.
  - При покупке от 31 до 50 рабочих мест скидка составит 15%.
  - Более 51 лицензии КОМПАС-3D скидка составит 20%.

• Индивидуальной скидки, предоставляемой разработчиком и поставщиком.

Покупка обновления.

• Версии, с которой требуется обновление.
• Типа лицензии – коммерческая или учебная.
• Состава обновляемого продукта. Некоторые приложения обновляются за отдельную плату.
• Количества приобретаемых лицензий. При объемных заказах может быть предоставлена скидка.
• Индивидуальной скидки, предоставляемой разработчиком и поставщиком.

АКЦИИ при покупке КОМПАС-3D.

Предлагаем воспользоваться специальными предложениями при покупке КОМПАС-3D:

Акция TRADE-IN DWG - переход с САПР использующих DWG в качестве основного формата файла на КОМПАС-3D и (или) КОМПАС-График.

Акция TRADE-IN Замещение – переход с иностранного САПР на КОМПАС-3D и (или) КОМПАС-График.

Прайс-лист на программу КОМПАС-3D регламентируется разработчиком и отступать от рекомендуемых цен ЗАПРЕЩЕНО. В случае нарушения ценовой политики поставщиком – рискует покупатель, т.к. поставку могут ограничить.

Мы рекомендуем покупать программы только у официальных дилеров.

Официальный дилер АСКОН КОМПАС-3D.

Компания "Проф Ай Ти" является авторизованным дилером компании АСКОН. Авторизация подтверждается сертификатом. Выдача сертификата свидетельствует о том, что поставщик обладает необходимыми знаниями и компетенциями при поставке решений АСКОН, в том числе и КОМПАС-3D. В нашей команде работают профессионалы, которые подберут оптимальное для вас решение по оптимальной цене. Работа будет выполнена в срок с гарантиями качества.

По каким причинам пользователи выбирают КОМПАС-3D

• Качество программного продукта
• Ответственный разработчик
• Популярная программа
• Оптимальная стоимость
• Импортонезависимое решение
• Помощь с внедрением на предприятии
• Качественные консультации технических специалистов
• Отраслевая направленность
• Удобство использования
• Качественное оформление КД
• Оптимальная функциональность
• Автоматизация частных задач
• Быстродействие
• Постоянное совершенствование
• Поддержка имеющихся наработок
• Комплексная автоматизация
• Встраивание в PLM-среду
• Простота освоения
• Оперативная помощь

Компоненты КОМПАС-3D.

• Система трехмерного моделирования деталей и сборочных единиц
• Чертежно-графический редактор (КОМПАС-График)
• Модуль проектирования спецификаций
• Текстовый редактор
• Приложения

КОМПАС-3D - полностью импортонезависимая программа.

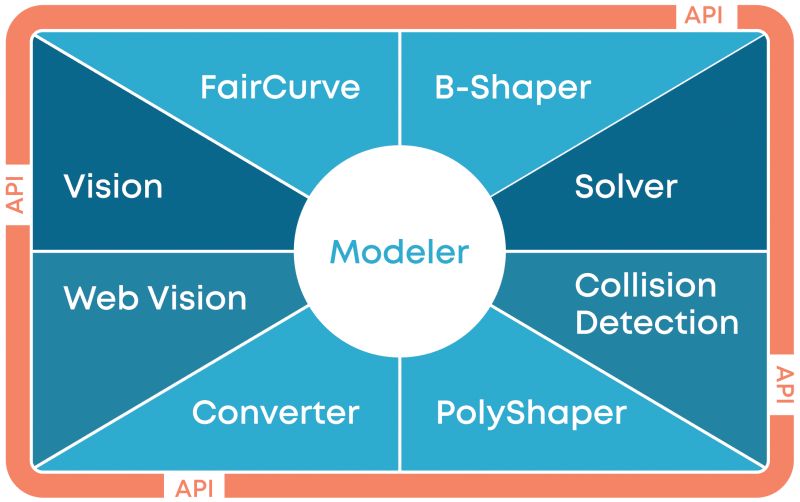

Важнейшим элементом КОМПАС-3D является российское геометрическое ядро C3D, разработанное компанией C3D Labs, которая является дочерним предприятием АСКОН. Это ядро уже адаптировано для работы на платформе Linux.

Выход нативной версии КОМПАС-3D для Linux планируется на 2025 год, а приложения — в 2026 году. Тем не менее, в настоящее время уже существует решение, не являющееся нативным, — это использование КОМПАС-3D совместно с программой WINE@Etersoft, разработанной компанией Этерсофт. Данный программный продукт обеспечивает полноценную поддержку работы КОМПАС-3D в таких российских операционных системах, как ОС Альт 8, 9, 10; Astra Linux Common Edition релиз «Орел» 2.12; Astra Linux Special Edition 1.7; РЕД ОС 7.3 и 8.0; РОСА «ХРОМ» Рабочая станция 12; а также РОСА «ФРЕШ» 12.

Нативный KOMПАС-3D для Linux.

Современный настраиваемый интерфейс.

Благодаря интуитивно понятному дизайну и возможности индивидуальной настройки, интерфейс КОМПАС-3D создает идеальные условия для продуктивной работы. Пользователь может адаптировать его под свои предпочтения, настроить так как будет удобно именно ему. А удобство в работе автоматически повышает качество работы и скорость.

Методики проектирования КОМПАС-3D.

Существуют два основных подхода к проектированию изделий — «снизу вверх» и «сверху вниз». В КОМПАС-3D эти подходы реализуются с помощью методик проектирования изделия. Например, для коллективного проектирования нового изделия средней или высокой сложности, большую часть компонентов которого предстоит разработать «с нуля», наиболее оптимальной будет методика «Сверху вниз с предварительной компоновкой». К основным преимуществам применения данной методики относится организация параллельной разработки изделия несколькими исполнителями, а также значительное сокращение времени на внесение изменений в проект.

КОМПАС-3D также поддерживает методику нисходящего коллективного проектирования изделий и содержит инструменты, аналогичные технологии WAVE: копирование геометрических объектов с «заморозкой» ассоциативной связи, отслеживание и управление изменениями в процессе коллективной работы, компоновочная геометрия и др.

Подробнее о методиках проектирования.

Основные виды трёхмерного моделирования в КОМПАС-3D:

• твердотельное — за счет операций формообразующих (выдавливания, вращения, по сечениям и др.) и формоизменяющих (фасок, скруглений, отверстий, уклонов и др.);
• поверхностное — получение геометрии модели на основе поверхностей (линейчатых, конического сечения, по сети кривых или точек, по траектории и др.);
• листовое — моделирование листовых деталей методом гибки или штамповки с дальнейшим получением «развертки»;
• объектное — моделирование сборочных единиц с использованием готовых типовых отраслевых деталей (крепежа, кабельных каналов, шлангов, металлоконструкций и др.).


---

Поддержка ГОСТ 2.052-2021 «ЭЛЕКТРОННАЯ МОДЕЛЬ ИЗДЕЛИЯ».

КОМПАС-3D содержит инструменты создания в 3D-модели необходимых и достаточных данных для ее производства: размеры, элементы обозначения (осевые линии, резьбы, базы, допуски форм и т. д.), технические требования, неуказанная шероховатость. Это значит, что КОМПАС-3D уже сейчас позволяет отказаться от электронных чертежей изделия.



---

Расчеты и анализ.

КОМПАС-3D позволяет выполнять следующие инженерные расчеты:

• расчет массо-центровочных характеристик (2D/3D)
• расчет пружин и механических передач (2D/3D)
• динамический анализ поведения механизмов (3D)
• экспресс-анализ прочности (3D)
• топологическая оптимизация изделия (3D)
• геометрическая оптимизация (3D)
• анализ течения жидкости и газа (3D)
• анализ теплопроводности и естественной конвекции (3D)
• расчет размерных цепей (2D).


---

Качественное оформление конструкторской и проектной документации.

Одно из главных преимуществ КОМПАС-3D — оформление документации в полном соответствии с правилами ЕСКД или СПДС. Это подтверждают пользователи других CAD-систем, выполняя 3D-модели изделий в своей САПР, а чертежи, спецификации, схемы, ведомости — в КОМПАС-3D.



---

Поиск и исправление ошибок в чертежах и 3D-моделях.

КОМПАС-3D позволяет осуществлять проверку документов на соответствие стандартам оформления по ЕСКД (например, размещение текста или допустимое расстояние между размерными линиями), а также проверку моделей на технологичность (например, расположение отверстий или разрешенные значения шероховатости). Всего доступно около 200 различных проверок, которые улучшат качество разрабатываемых моделей и документации и помогут исправить ошибки до передачи изделия в производство.



---

Обмен данными с другими САПР

Возможности КОМПАС-3D по обмену информацией с другими CAD-системами:

• экспорт и импорт (с последующим редактированием) 3D-геометрии и данных о модели через форматы STEP, ACIS, IGES, Parasolid и др.;
• экспорт и импорт (с последующим редактированием) 2D-геометрии через форматы DWG и DXF;
• прямой импорт (с последующим редактированием) 3D-геометрии наиболее распространенных CAD-систем (SolidWorks, Autodesk Inventor, Solid Edge, Creo, NX, Catia).


---

РЕВЕРС-ИНЖИНИРИНГ

Возможности КОМПАС-3D по работе с данными 3D-сканирования:

• импорт данных через форматы STL, OBJ, JT с получением полигонального 3D-объекта
• импорт облака точек (до 10 тыс. шт.) в формате TXT с получением сплайновой поверхности
• построение кривой пересечения набора поверхностей полигонального объекта с плоскостью
• преобразование группы «полигонов» в поверхность различных форм — плоскую, цилиндрическую, коническую, сферическую, тороидальную, сплайновую
• указание направляющего объекта и корректировка числовых параметров новых поверхностей, создаваемых на основе полигонов
• анализ отклонения полигонального объекта от тела, поверхности или грани.


---

Интеграция с системами управления жизненным циклом изделия.

После завершения проектирования жизненный цикл изделия (ЖЦИ) продолжается этапами технологической подготовки производства, испытания, изготовления, эксплуатации изделия и т. д. Для автоматизации этих этапов необходима система управления ЖЦИ, система PLM-класса. КОМПАС-3D содержит необходимые инструменты для встраивания (интеграции) в любые существующие PLM-среды. Наиболее тесная интеграция организована с системой управления инженерными данными ЛОЦМАН:PLM (разработка АСКОН).



---

Производительность КОМПАС-3D.

Создавать изделия любой сложности стало возможным, благодаря реализованной в 2018 году концепции быстродействия КОМПАС-3D. Однако работы над производительностью системы продолжаются и по сей день, поэтому каждая новая версия будет быстрее предыдущей. На данный момент ускорено более 50 процессов, внедрены специальные приёмы работы с большими сборками, используются необходимые ресурсы аппаратной части (процессоров, видеокарт).



---

Развитие КОМПАС-3D

За последние годы разработчики КОМПАС-3D ускорили темпы развития продукта — теперь в рамках одной версии реализуется в 3 раза больше новинок, чем раньше. В течение пяти лет появилось около 500 новинок, большинство из которых были разработаны на основе предложений пользователей.



---

Обучение работе в КОМПАС-3D

Пройдите базовый курс обучения в офисах компании АСКОН. Для самостоятельного изучения воспользуйтесь интерактивными азбуками по 2D и 3D, приёмами работы, справочной системой, подсказками в процессе команд./p>

---

Системные требования КОМПАС-3D.

Актуальная версия: v23. Поддерживаемые ОС: MS Windows 11 MS Windows 10 MS Windows 8.1* MS Windows 7 SP1* (поддержка ограничена) * – не поддерживается Строительной конфигурацией Совместим с помощью WINE@Etersoft с: АЛЬТ 8, 9 и 10, p11 AstraLinux SE 1.7, 1.8 РЕД ОС 7.3, 8.0 Ubuntu 18.04, 20,04, 22.04, 23.04, 23.10, 24.04 Debian 10, 11, 12 Mint 19, 20, 21, 22 ROSA Хром Desktop 12 ROSA Fresh Desktop 12 Fedora 39, 40 AlterOS 7 Rocky Linux 8, 9 ОСнова 2.9, 2.11 МСВСфера 9.3 На компьютере должен быть установлен Microsoft .NET Framework версии 4.8 или выше. В Windows 7 следует использовать тему Aero. Разрядность версии КОМПАС-3D должна соответствовать разрядности версии операционной системы, то есть 64- или 32-разрядный КОМПАС-3D можно установить только на компьютер с 64- или 32-разрядной ОС соответственно.
Требования к аппаратному обеспечению.
Минимум.	- процессор с поддержкой инструкций SSE2 и AVX - видеокарта с поддержкой OpenGL 2.0 - остальные параметры минимально возможной конфигурации компьютера для установки и запуска КОМПАС-3D определяются минимальными системными требованиями для соответствующих операционных систем
Рекомендуется для комфортной работы.	- 64-разрядная версия операционной системы - многоядерный процессор (4 ядра и больше) с тактовой частотой 3 ГГц и выше - 16 ГБ оперативной памяти и более - видеокарта с поддержкой OpenGL 4.5, с 4 ГБ видеопамяти и более, пропускная способность видеопамяти — 140 ГБ/с и более - монитор с разрешением 1920х1080 пикселов или более
Рекомендуется для работы с большими сборками.	- 64-разрядная версия операционной системы - многоядерный процессор (6 ядер и больше) с максимально возможной тактовой частотой (4 ГГц и выше) - 64 ГБ оперативной памяти и более - видеокарта с поддержкой OpenGL 4.5, с 8 ГБ видеопамяти и более, пропускная способность видеопамяти — 250 ГБ/с и более - монитор с разрешением 1920х1080 пикселов или более - твердотельный накопитель (SSD) в качестве места установки операционной системы, КОМПАС-3D и хранилища КОМПАС-документов

---

Техническая поддержка КОМПАС-3D.

Лицензионным пользователям КОМПАС оказывается бесплатная техническая поддержка. Предоставлением поддержки занимается как поставщик так и разработчик.

Отработку предложений и любых инцидентов по продукту ведет Служба технической поддержки АСКОН. Техническое сопровождение всех лицензионных пользователей КОМПАС-3D предоставляется через Личный кабинет сайта технической поддержки.

Ещё один канал помощи — это сообщество пользователей КОМПАС-3D. Вы можете обратиться по самым разным вопросам о продукте в Форум пользователей ПО АСКОН или социальные сети.



---
